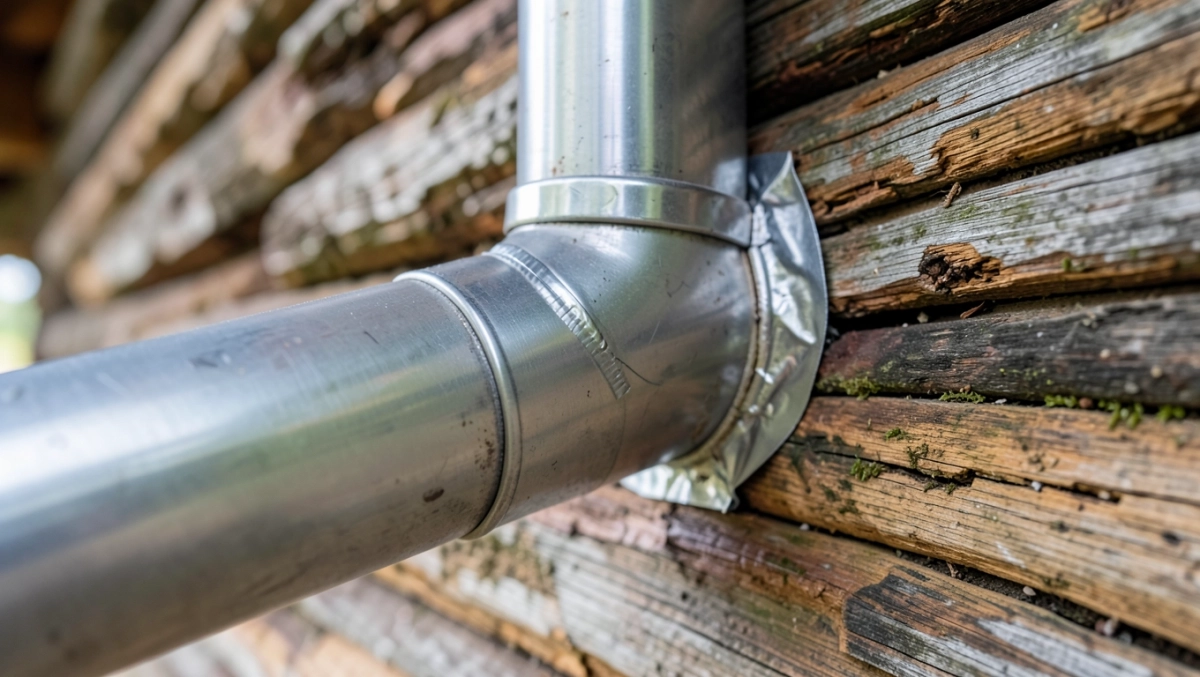

Poujoulat COQISOL KTM: bezpieczne przejście komina przez ścianę drewnianą

Przejście komina przez ścianę drewnianą to jeden z tych momentów budowy, w których błąd kosztuje więcej niż cały kominek. Źle dobrany system oznacza nieszczelność, przegrzewanie konstrukcji, a w skrajnych przypadkach pożar, który rozwija się w ukryciu przez wiele godzin. W tym tekście znajdziesz konkretne parametry, tabelę doboru średnic i instrukcję montażu opartą na wymaganiach normy EN 1856, bez lania wody i bez chowania się za ogólnikami.

• Budowa i zasada działania systemu COQISOL KTM
• Dobór średnicy Dualinox do rękawa KTM: praktyczna tabela
• Montaż przejścia krok po kroku
• Najczęstsze błędy przy przejściu komina przez ścianę palną
• Kiedy wybrać system COQISOL KTM, a kiedy inne rozwiązanie

Budowa i zasada działania systemu COQISOL KTM

System COQISOL KTM to rozwiązanie dedykowane ścianom palnym, w którym każdy element pełni ściśle określoną funkcję. W skład zestawu wchodzi płyta PDSE odpowiadająca za szczelność i odporność ogniową oraz rękaw izolacyjny COQISOL, którego zadaniem jest utrzymanie bezpiecznej odległości między gorącą rurą spalinową a materiałem konstrukcyjnym. Całość współpracuje z rurą Dualinox, czyli podwójnie izolowanym przewodem ze stali nierdzewnej, wewnątrz którego spaliny mogą osiągać temperatury przekraczające 400°C.

Płyta PDSE działa jak bariera nieprzepuszczająca płomieni ani gorących gazów na wypadek mikropęknięcia w przewodzie. Jej klasa odporności ogniowej wynika z konstrukcji wielowarstwowej, w której warstwy pęczniejące reagują na temperaturę powyżej 150°C i samoczynnie uszczelniają ewentualne szczeliny. Ten mechanizm pęcznienia daje kilkanaście minut dodatkowego czasu w scenariuszu awaryjnym, kiedy liczy się każda sekunda przed przyjazdem straży.

Rękaw COQISOL wypełnia szczelinę między rurą a murem ściany, a jego izolacja termiczna ma grubość 75 mm. Ta konkretna wartość nie jest przypadkowa. Przy 75 mm materiału o niskim współczynniku przewodzenia ciepła temperatura zewnętrznej powierzchni rękawa spada do poziomu bezpiecznego dla drewna sosnowego, które zaczyna się zwęglać dopiero powyżej 250°C na powierzchni kontaktu. Rękaw przejmuje więc rolę bufora termicznego, który spowalnia wymianę ciepła.

Spaliny wędrujące z kominka do komina muszą pokonać ścianę bez gwałtownego schłodzenia, bo to właśnie nagły spadek temperatury powoduje kondensację, osadzanie się sadzy i przyspieszone zużycie stali. Konstrukcja systemu COQISOL KTM utrzymuje stałą temperaturę spalin na całej długości przejścia, ponieważ izolacja nie zostaje przerwana w miejscu, w którym rura przechodzi przez palną przegrodę. Izolacja biegnie nieprzerwanie od wnętrza aż do płyty PDSE po stronie zewnętrznej.

Klasa odległości od materiałów palnych to parametr, który odróżnia certyfikowane przejścia od prowizorycznych rozwiązań. Rękaw COQISOL uzyskał klasę G50, co w praktyce oznacza, że może stykać się z drewnem przy zachowaniu minimalnego odstępu wynikającego z jego grubości. W odróżnieniu od przejść ceramicznych, których montaż wymaga murowanej obudowy, system stalowy pozwala ominąć ten etap i przyspieszyć prace o jeden dzień roboczy.

Dobór średnicy Dualinox do rękawa KTM: praktyczna tabela

Dobór średnicy to moment, w którym najczęściej popełniane są błędy prowadzące do przegrzewania ściany albo niedostatecznego ciągu kominowego. Średnica rękawa KTM musi odpowiadać średnicy zewnętrznej rury Dualinox, a nie średnicy wewnętrznej, którą wielu wykonawców bierze pod uwagę z przyzwyczajenia. W tabeli poniżej zebrano kompletne zestawienie dla najczęściej stosowanych wariantów.

Średnica wewnętrzna rury Dualinox wynika z mocy urządzenia grzewczego i zaleceń producenta kominka. Przy kominku powietrznym o mocy 10 kW najczęściej stosuje się wariant 150/200 mm, natomiast piece na pellet o mniejszej mocy zadowalają się przekrojem 100/150 mm. Próba zastosowania rękawa o mniejszej średnicy kończy się klinowaniem izolacji i powstawaniem pustych przestrzeni, w których gromadzi się ciepło.

Otwór w ścianie wycina się z marginesem kilku milimetrów względem średnicy zewnętrznej rękawa KTM. Ten margines pozwala na osadzenie elementu bez naprężeń i jednocześnie ułatwia precyzyjne ustawienie w pionie. W ścianach szkieletowych otwór wzmacnia się wymianem z dwóch belek poprzecznych, które przenoszą obciążenie na słupki boczne. Brak takiego wzmocnienia prowadzi do osiadania konstrukcji w ciągu kilku lat użytkowania.

Tabela doboru pełni jeszcze jedną funkcję, o której rzadko się wspomina. Ujednolica nazewnictwo między producentem rury a producentem rękawa, ponieważ w katalogach pojawiają się oznaczenia calowe i milimetrowe. Rękaw KTM 150 odpowiada rurze Dualinox 150/200, natomiast oznaczenie 6-calowe, czasem widywane na starszych kartach technicznych, dotyczy dokładnie tego samego wariantu. Rozpoznanie tej zależności ratuje przed zakupem komponentów, które nie chcą ze sobą współpracować.

Montaż przejścia krok po kroku

Wyznaczenie otworu zaczyna się od ustalenia osi komina i sprawdzenia, czy w miejscu przejścia nie biegną kable, rury wodne ani elementy instalacji elektrycznej. Minimalna odległość 75 mm od najbliższej belki drewnianej to wartość wynikająca z karty technicznej systemu. Mniejszy odstęp wymaga zastosowania dodatkowej osłony z wełny mineralnej o gęstości co najmniej 100 kg/m³, która przejmie rolę dodatkowego bufora.

Wycięcie przejścia w ścianie murowanej wykonuje się koronką diamentową odpowiadającą średnicy z tabeli. W drewnie szkieletowym lepiej sprawdza się otwornica do drewna, która zostawia czyste krawędzie i nie strzępi włókien. Cięcie wymaga stabilnego prowadzenia wiertarki, ponieważ jednostronne obciążenie koronki powoduje jej zakleszczenie i przypalenie materiału. Po wycięciu otwór oczyszcza się z pyłu i sprawdza pion laserem.

Osadzenie rękawa COQISOL polega na wsunięciu go w otwór i ustabilizowaniu za pomocą klinów montażowych. Rękaw powinien wystawać symetrycznie po obu stronach ściany, a jego oś musi pokrywać się z osią planowanego przebiegu komina. Po wstępnym ustawieniu szczeliny między rękawem a ścianą wypełnia się ogniochronną masą akrylową, która po utwardzeniu zachowuje elastyczność i kompensuje ruchy drewna wynikające ze zmian wilgotności.

Montaż płyty PDSE wykonuje się po stwardnieniu masy uszczelniającej. Płyta mocowana jest do ściany za pomocą wkrętów ze stali nierdzewnej rozmieszczonych co 150 mm, a jej krawędź dociska kołnierz rękawa. Mechanizm działania płyty opiera się na docisku mechanicznym, dlatego niedokręcenie któregokolwiek wkręta zmniejsza skuteczność uszczelnienia. Po przykręceniu sprawdza się, czy płyta nie odkształca się pod naciskiem dłoni. Wyraźne ugięcie oznacza, że pod spodem brakuje podparcia.

Przeprowadzenie rury Dualinox odbywa się po stronie kominka, zanim jeszcze zostanie podłączony do wkładu. Rurę wsuwa się przez rękaw od strony wewnętrznej, a jej połączenie kielichowe smaruje się pastą ceramiczną, która ułatwia montaż i jednocześnie chroni uszczelkę przed temperaturą. Rura musi wejść w rękaw z wyczuwalnym oporem, a luz większy niż 1 mm sygnalizuje zbyt mały otwór albo zły wariant rękawa.

Uszczelnienie i kontrola kończą montaż. Po stronie zewnętrznej montuje się zabezpieczenie przed deszczem w postaci kołnierza przeciwdeszczowego, a po stronie wewnętrznej sprawdza się przyleganie płyty PDSE do ściany. Ciągłość izolacji weryfikuje się oględzinami: żadne miejsce na rurze Dualinox w obrębie przejścia nie może być pozbawione warstwy wełny mineralnej. Brak izolacji w jednym punkcie wystarczy, żeby drewno zaczęło się tam przegrzewać po kilku godzinach palenia.

Checklista przed zakupem

• typ ściany (drewno lite, szkielet, bale)
• średnica wewnętrzna Dualinox dobrana do mocy kominka
• średnica zewnętrzna rury zgodną z wariantem KTM
• dostęp do otworu od obu stron ściany
• możliwość wzmocnienia konstrukcji w przypadku ścian szkieletowych

Najczęstsze błędy przy przejściu komina przez ścianę palną

Dobranie rękawa KTM do średnicy wewnętrznej rury zamiast zewnętrznej to błąd, który spotyka się w co trzecim wykonaniu na rynku. W takim przypadku izolacja rękawa jest za ciasna, rura nie wchodzi do końca, a szczelina między rękawem a ścianą pozostaje niewypełniona. Skutkiem jest przegrzewanie odsłoniętej części ściany i charakterystyczny zapach przypalanego drewna po dłuższym paleniu. Rozwiązanie jest banalne: rękaw dobiera się do zewnętrznej średnicy rury, a ta ostatnia zawsze występuje w parze z wewnętrzną.

Brak ciągłości izolacji to druga najczęstsza wpadka. Wykonawca prowadzi rurę Dualinox do ściany, a w obrębie przejścia zostawia odcinek nieizolowany, licząc że rękaw COQISOL sam rozwiąże problem. Fizyka jest jednak bezlitosna. Izolacja rury i izolacja rękawa muszą na siebie nachodzić przynajmniej na 20 mm, a przerwa między nimi staje się mostkiem termicznym o temperaturze wyższej o kilkadziesiąt stopni od reszty powierzchni. W ciągu roku drewno w tym miejscu zmienia kolor.

Zbyt mały otwór w ścianie powstaje, gdy ktoś wycina przejście "na oko" i nie sprawdza średnicy po osadzeniu rękawa. Efektem jest naprężona struktura, w której rękaw nie ma przestrzeni na kompensację ruchów termicznych. Po kilku cyklach grzewczych pojawiają się rysy w tynku, a w ścianach szkieletowych dodatkowo odkształcają się słupki. Margines 2-3 mm pozwala uniknąć tego scenariusza bez utraty szczelności.

Pominięcie płyty PDSE to błąd wynikający z nadmiernej pewności siebie wykonawców przyzwyczajonych do murowanych kominów. W ścianie palnej płyta przeciwpożarowa pełni podobną rolę jak strop w tradycyjnych rozwiązaniach: blokuje rozprzestrzenianie się ognia, gdyby doszło do pęknięcia rury. Sam rękaw izolacyjny nie wystarczy, bo chroni przed temperaturą, a nie przed płomieniem. Oba elementy działają razem, nie osobno.

Uwaga. Montaż przejścia komina przez ścianę drewnianą bez certyfikowanego systemu, w tym bez płyty PDSE i rękawa COQISOL, narusza wymogi normy EN 1856. Ubezpieczyciel może odmówić wypłaty odszkodowania w razie pożaru, a rzeczoznawca dopuszczający budynek do użytkowania ma podstawę do negatywnej oceny. Nie warto oszczędzać kilkuset złotych na elemencie, który ma chronić cały dom.

Kiedy wybrać system COQISOL KTM, a kiedy inne rozwiązanie

System COQISOL KTM sprawdza się przede wszystkim w domach drewnianych i szkieletowych, gdzie ściana stanowi przegrodę palną w rozumieniu normy EN 1856. To również naturalny wybór przy przejściach przez stropy, poddasza użytkowe oraz przez ściany z bali, w których trudno o klasyczny komin ceramiczny. Kominki z płaszczem wodnym i kotły na pellet, o ile korzystają z rury Dualinox, współpracują z tym systemem bez dodatkowych adapterów.

W ścianach murowanych z betonu komórkowego lub cegły pełnej lepiej sprawdzają się przejścia systemowe z izolacją mineralną, które nie wymagają rękawa w takiej formie. Beton sam w sobie stanowi barierę ogniową i termiczną, więc inwestowanie w płytę PDSE mija się z celem. Komin ceramiczny w kasecie szamotowej to rozwiązanie tradycyjne, w którym przejście przez ścianę murowaną odbywa się w warstwie niepalnej bez potrzeby stosowania rękawa COQISOL.

Nie należy stosować systemu COQISOL KTM w przypadku kominków z otwartą komorą spalania bez izolowanego przewodu. W takiej konfiguracji temperatura spalin bywa zbyt wysoka i niestabilna dla stali nierdzewnej przewidzianej w systemie. Producenci wkładów otwartych zalecają kominy murowane, które inaczej reagują na skoki temperatury niż stal. Próba połączenia obu rozwiązań kończy się przyspieszonym zużyciem rury i koniecznością wymiany po kilku sezonach.

Kompatybilność z popularnymi systemami Poujoulat opiera się na standaryzacji średnic i złącz kielichowych. Rura Dualinox pasuje do elementów montażowych z serii Dualinox, Condensinox i Terminox bez dodatkowych adapterów. Wkłady kominkowe takie jak Supra, Invicta czy Edilkamin w wariantach z płaszczem wodnym współpracują z Dualinox po zastosowaniu standardowego adaptera producenta wkładu. Przed zakupem warto zweryfikować, czy konkretny model kominka ma wpisaną rurę Dualinox w karcie technicznej producenta wkładu.

Checklista po montażu

• szczelność płyty PDSE bez widocznych szczelin
• odległość 75 mm od najbliższego elementu drewnianego
• ciągłość izolacji rury Dualinox w obrębie przejścia
• swobodne przesuwanie rury w rękawie (kompensacja termiczna)
• poprawne osadzenie kołnierza przeciwdeszczowego po stronie zewnętrznej
• protokół odbioru z pomiarem temperatury powierzchni ściany

Przejście komina przez ścianę drewnianą wymaga świadomego podejścia do każdego parametru i odrzucenia skrótów myślowych. System COQISOL KTM daje pewność, że ściana palna pozostanie palna jedynie w sensie materiałowym, a nie w sensie zagrożenia pożarowego. W razie wątpliwości przy doborze średnicy lub kompatybilności konkretnego wkładu warto skonsultować się z doradcą technicznym producenta systemu kominowego, który zweryfikuje założenia projektowe. Prawidłowo dobrany i zamontowany zestaw to inwestycja na dwadzieścia kilka lat spokojnego użytkowania kominka.
